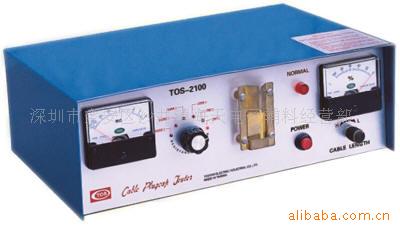

TOS2100电线插头测试器

产品介绍:

特点:

测试快速标准,判断直观,操作简单实用.

用途:

用于各种两芯的成型插头线,如DC电源线,AC电源线,喇叭头,耳机线,二芯电话线…..等等的电气性能测试.

测试电线的电气参数:

测试两芯电线的短路,开路,绝缘,线长度

参数性能:

电源:AC  220V/50HZ

测试功能:短路,开路,绝缘,线长.

绝缘:2M欧到200M欧分六档

绝缘测试电压:DC500V

线长感度:15PF

操作说明:

(1)    将电源插头插在AC 220V/50HZ的电源插座上并打开电源开关

(2)    依据被测电线的绝缘性能要求,选择相应的绝缘档位.(注意:该绝缘档位值并非是毫欧表量测档位,而是设定的绝缘值!)

(3)    将标准电线接触在测试铜片上,然后慢慢调节CABLELENGTH旋扭,使%表指标批示在100%的位置上.

(4)    将待测电线接触在测试铜片上,然后短接末端电线.若电线接触测试铜片短接末端时,听到长鸣声.短接时,听到间断短鸣声,说明该线OK.若电线接触测试铜片末端短接时,没有长鸣声,则该电线开路或线长不够,若听到间断短鸣声,测该电线绝缘不良或短路.

在毫欧表上可读出被测电线的绝缘值,在%表上可读出兴标准长度比较
